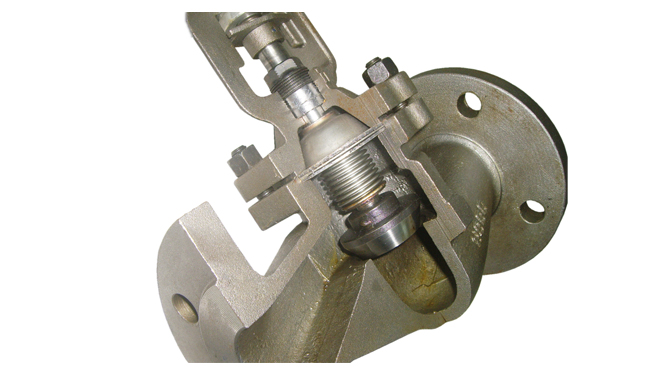

Сильфонный шаровой запорный клапан имеет внутреннюю структуру сильфона. Нижний конец сильфонов из нержавеющей стали, приваренных к штоку предохраняет шток от эрозивного воздействия жидкости. Другой конец представляет собой неподвижное уплотнение между корпусом клапана и крышкой. Конструкция с двойным уплотнением  гарантирует нулевую утечку. Если сильфон не работает, уплотнение штока предотвратит утечку. Клапан подходит для пара, горючих, взрывчатых сред, масел,  сред высокой чистоты,  для токсичных и других сред.
.

Особенности конструкции

• Полнопроходной/ с уменьшенным сечением
• Боковой вход / верхний вход
• Невыпадающий шток (противовыбросовый
• Антистатическая конструкция
• Пожаробезопасная конструкция
• Двойная запорная арматура со спускным вентилем
• Нулевая утечка

Стандарты конструкции

• Конструкция: API 6D / ISO 14313 / BS 5351
• Строительная длина: API6D / ASME B16.1
• Тестирование: API598 / API6D
• Пожаробезопасность: API607 / API6FA
• Концевое соединение: ASME B16.34 / ASME B16.5

Спецификация

• Размер: 2 "~ 56"
• Класс: 150 # ~ 2500 #
• Соединение: фланцевое / стыковое сварное соединение
• Управление: ручное / червячная передача / пневматический привод / электрический привод
• Температура: от -196 ° C до + 850 ° C
• Применение: Трубопроводы/ нефтепереработка/ химическая промышленность/ вода/ электростанции / черная металлургия

Материалы

• Корпус: углеродистая сталь / нержавеющая сталь / сплав хастеллой / инконель / монель
• Отделка: A105 / SS304 / SS316 / F304 / F316
• Шток: 17-4PH / SS316 / F316 / F6a

Если вы не можете найти необходимый материал, свяжитесь с нами напрямую.
