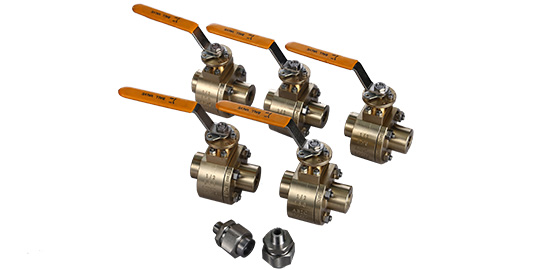

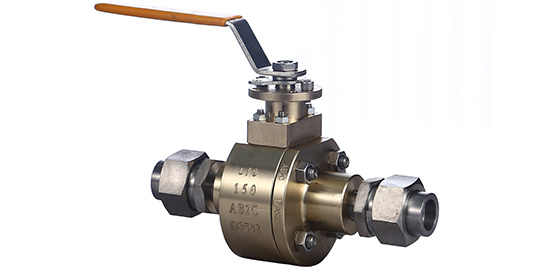

Поплавковый шаровой кран имеет простую конструкцию и хорошее уплотнение. Однако шар доставляет всю нагрузку рабочего тела на выходное уплотнительное кольцо, поэтому необходимо учитывать, может ли материал кольца выдерживать нагрузку на материал при работе или нет. Если нет, под воздействием высокого давления, шар может быть смещен.  Поэтому  данная конструкция обычно используется для клапанов низкого и среднего давления.

Особенности конструкции

• Полнопроходной/ с уменьшенным сечением
• Боковой вход / верхний вход
• Мягкое седло / металлическое седло
• Двунаправленный / Однонаправленный
• Невыпадающий шток (противовыбросовый)
• Антистатическая конструкция
• Огнестойкая конструкция
• Низкий уровень выбросов
• Нулевая утечка

Стандарты конструкции

• Конструкция: API 6D / API608 / BS 5351
• Строительная длина: API6D / ASME B16.1
• Тестирование: API598 / API6D
• Пожаробезопасность: API607 / API6FA
• Концевое соединение: ASME B16.11 / ASME B16.5

Спецификация

• Размер: 1/2 "~ 10"
• Класс: 150 # ~ 300 #
• Соединение:  фланцевое соединение / сварка встык/ сварка враструб
• Управление: ручное / червячная передача / пневматический привод / электрический привод
• Температура: от -196 ° C до + 850 ° C
• Применение: Нефтепереработка / химическая промышленность / вода / электростанции /

Материалы

• Корпус: углеродистая сталь / нержавеющая сталь / сплав хастеллой / инконель / монель
• Отделка: A105 / SS304 / SS316 / F304 / F316
• Шток: 17-4PH / SS316 / F316 / F6a

Если вы не можете найти необходимый материал, свяжитесь с нами напрямую.
